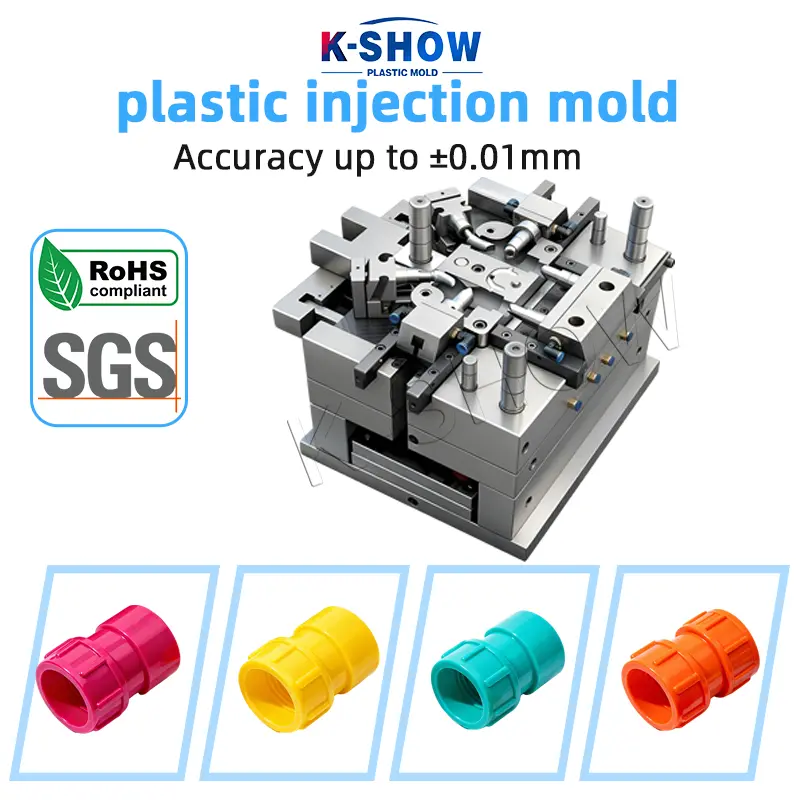

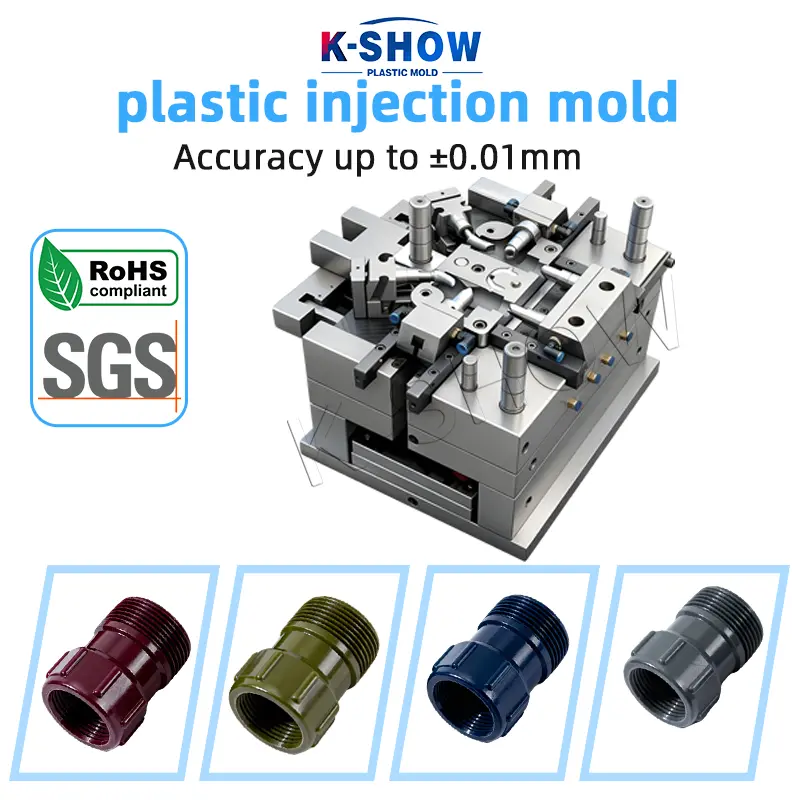

Molde de acoplamento de tubo plástico UPVC

Tratamento de Materiais e Térmico

A cavidade do molde de acoplamento de tubo de plástico UPVC é feita de H13 refundido por ESR com uma dureza de 48-50 HRC. Após o revenido secundário, a austenita residual é inferior a 2%, garantindo estabilidade dimensional a 185 °C a longo prazo. A superfície de vedação é equipada com um anel de NiCr25, com taxa de corrosão para Cl⁻ de ≤0,018 g/(m²·h). Todo o modelo passa por um tratamento de ciclo profundo frio + quente de –190 °C × 6 h + 590 °C × 2 h, com uma diferença no coeficiente de expansão térmica inferior a 1×10⁻⁶ /℃, eliminando "lacunas" sazonais.

Sistema de controle de temperatura

É adotado um projeto de circulação de óleo de "quatro zonas e três níveis", com controle independente de temperatura para as três principais áreas funcionais de encaixe, torneira e nervuras de reforço, mantendo uma diferença de temperatura de ≤±0,3 °C. O resfriamento por pulso é adicionado à área do portão para atingir uma rugosidade da parede interna de Ra ≤0,25 µm, reduzindo a fixação do biofilme. É reservada uma interface de medição de temperatura infravermelha, que pode ser vinculada ao PLC da extrusora ou da máquina de moldagem por injeção para obter compensação de inércia térmica no nível de 0,05 s. A taxa de refugo durante a mudança de cor ou reinicialização da máquina é inferior a 0,2%.

Especificações e compatibilidade

Abrange a série completa de DN15 a DN250, incluindo sete tipos comuns de acessórios para tubos de construção: cotovelos de 90°, cotovelos de 45°, tês, tês redutores, acoplamentos, uniões e flanges. Para tamanhos abaixo de DN50, é usado um layout simétrico de quatro cavidades em um molde, e a troca da boca e do núcleo pode concluir a troca de especificações em 30 minutos. Tamanhos acima de DN65 utilizam uma estrutura de montagem dividida, que não requer a remoção do molde da máquina para manutenção. O molde de acoplamento de tubo de plástico UPVC suporta quatro graus de espessura de parede de SDR26, SDR21, SDR17 e SDR13.5. A folga do lábio é ajustável on-line na faixa de 0 a 1,2 mm, atendendo às necessidades de produção mista de vários pedidos na mesma máquina.

Parâmetro do produto

Perguntas frequentes

P: Como posso saber se meu projeto está em andamento sem visitar sua empresa?

R: Fornecemos atualizações regulares por meio de e-mails, reuniões on-line e relatórios semanais com fotos e vídeos para monitoramento em tempo real do seu projeto.

P: Qual é o prazo de entrega do molde de acoplamento de tubo de plástico UPVC e das primeiras amostras de teste?

R: 3 a 6 semanas normalmente (após a confirmação do relatório DFM)

P: Quando posso obter amostras de protótipos de impressão 3D?

R: Dependendo do seu projeto específico, geralmente leva de 7 a 12 dias úteis.

P: Meus desenhos serão divulgados se você se beneficiar?

R: Não, damos grande importância à proteção da privacidade dos desenhos de nossos clientes. O NDA pode ser assinado se necessário.

P: O que você fará se não estivermos satisfeitos com a qualidade do produto?

R: Se você não estiver satisfeito com a qualidade do produto, reavaliaremos os problemas, faremos os ajustes ou correções necessárias e garantiremos que o produto atenda às suas expectativas e padrões de qualidade.
